【Struts】「1系」と「2系」の違い、動作の仕組み、struts.xmlの書き方

Strutsは、MVCフレームワークの一種で、2000年代にJavaのWebアプリケーションフレームワークとして、一世を風靡しました。

なお、Strutsには、1系と2系があります。

今は、1系はもうサポート停止されていますが、2000年の初期ごろに作られたシステムだと、未だに1系で実装されているケースは少なくないです。

1系と2系は全く別物

基本的に、1系と2系は名前は同じですが、全く別のフレームワークであるという点には注意しましょう。

1系は、元々Jakarutaというプロジェクトが作成していた純正のStrutsなのですが、2系は、「WebWork2」という全く別のフレームワークをベースにして、Struts1系の考え方を取り込んで作られたフレームワークになるので、「1系を理解していたら、2系もそんなには違わないのでは？」と安易に思われて開発すると痛い目に合うので注意です。

Struts1系

バージョン

バージョン	リリース日	特徴
1.3.10	20008年12月	1系はこのバージョンが最終版になります。

Struts2系

特徴

Springフレームワークに先越される形となった下記の機能を実装した。

• DI(依存性の注入)
• AOP(アスペクト指向プログラミング）
• Actionクラスが、POJO(Plain Old Java Object)になった。

バージョン

バージョン	リリース日	特徴
2.0	2007年2月
2.1	2009年1月
2.2	2010年8月
2.3	2011年12月
2.5	2016年5月

動作の仕組み

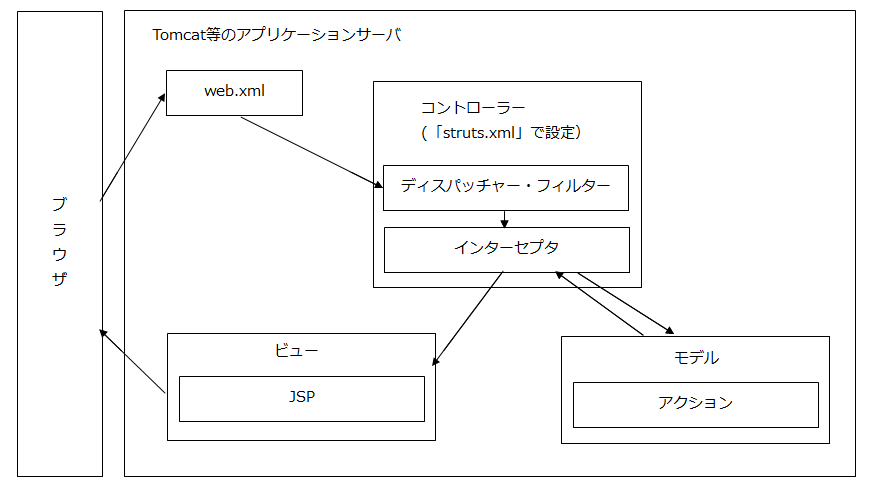

Struts2は図にすると、下記のような仕組みになっています。

web.xml

まずは、ブラウザからのリクエストはTomcat等のアプリケーションサーバーのフィルターで受けます。そこから、Struts2のディスパッチャー・フィルターに行くように設定します。

コントローラー

ディスパッチャーフィルター

Sturts2で全体を制御する中心的な役割です。

クライアント（Webブラウザ）からリクエストがあると、一番最初にこれが受け取ります。

動作原理

struts.xmlのURLマッピングの設定に基づいて、Actionを選択して、そのクラスをインスタンス化します。

インターセプター

ディスパッチャーフィルターが受け取ったリクエストの実際の処理を行います。

モデル

アクション

Struts1で言えば、「アクションクラス」と「アクションフォーム」がひとまとまりになったもののイメージです。

POJOとして作成が可能です。POJOについては下記の記事で解説しています。

【Java】「POJO」とは？

役割

• 各種パラメータの保管
• 必要なアクションの実行

勉強する際の参考書籍

「Eclipseではじめる Javaフレームワーク入門 第4版 クラウド開発対応」

Strutsだけでなく、Spring、Seasar2等多岐に渡るフレームワークの解説本になっていますが、数少ないStruts2向けの参考書籍です。

「Struts2 フルスタック化&Webアプリケーション開発 ~Struts2+Spring 2+Tiles+iBATIS+GWTで作るショッピングサイト~」

書籍タイトルに、Struts2と書いてあるだけあって、参考書だとはわかりますが、あくまでSpring2だったりと連携すること前提の解説書なので、Struts2だけに着目した内容ではありません。

「サーブレット&JSPエッセンシャル逆引き大全500の極意」

本のタイトルからして、「JSP、サーブレット」に関する内容しかないのでは？と思われるかもしれませんが、後ろの方にStruts2についてのまとまった情報が載っているので、下手な参考書よりは参考になると思います。(2012年に発行されたということもあり、Struts2のバージョンは、2.3を扱っています。）

Struts.xmlの書き方

設定ファイルのタグの意味

タグ名	説明
<package>	パッケージに関する設定を指定する。
<action>	アクションに関する設定を指定する。
<result>	アクションの戻り値に応じて実行されるJSPファイルを指定します。

<package>(パッケージタグ)で使える属性

属性	必須/任意	説明
name	必須	パッケージ名を表す。
namespace	任意
extends		struts.xmlが継承でき、Struts2がデフォルトで用意している親のxmlを示す。

<action>(アクションタグ)で使える属性

タグ	必須/任意	説明
name	必須	name属性は、URLの最後に現れる「.action」を除いた部分を指定する。
class		実際のアクションの完全修飾子

<result>(結果タグ)で使える属性

タグ	必須/任意	説明
name	任意	省略した場合は、「success」が自動で入る。
